輪驅齒輪傳動裝置

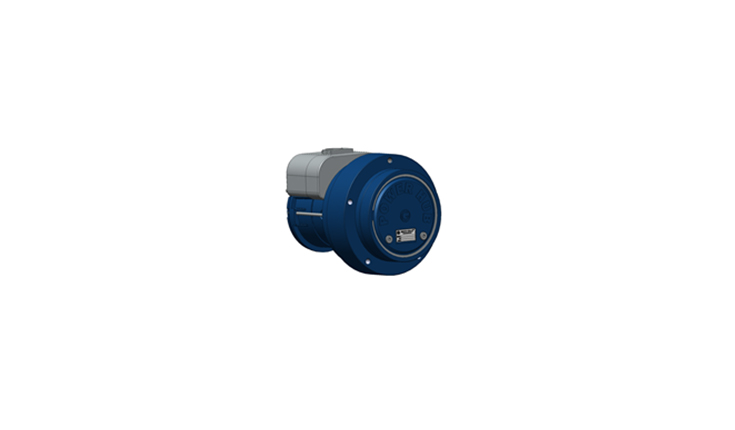

產品名稱：輪驅齒輪傳動裝置



















工程推進



行星Hubs設計靈活，提供及其緊湊的功率密度。

奧美尼齒輪有限公司Power Hub®系列有多種廣泛應用的選項組合：

－液壓馬達，法蘭安裝＆臥式安裝，正排量泵，軸向柱塞

－電動馬達；徑向和軸向磁通永磁電機，交流感應電機，中低壓直流電機

－整體式彈簧液壓釋放制動剎車，簡稱SAHR

－匹配的齒輪傳動比

－標準和客戶定制安裝法蘭、法蘭外圈，螺栓配套

 －斷開齒輪箱，無負載牽引




  VA 系列 - 法蘭安裝液壓驅動傳動裝置
型號

最大間歇扭力

Nm

最大持續扭力

Nm

   徑向負荷

kg

 傳動比

總長

mm

導向口直徑

mm

中心圓直徑

mm

齒輪箱重量

lb (kg)

   下載
VA-02

1,700

850

3,200

6.15

173

160

203

 20

VA-04

 4,000 2,000 4,000 6.15  213 199 241  30

VA-07

  7,000  3,500  6,400  18 - 64  246 200 241  45

VA-09

  9,000  4,500  7,000  21 - 159 316 200 241  50



  OPH 系列 - 法蘭安裝液壓驅動傳動裝置
型號

最大間歇扭力

Nm

最大持續扭力

Nm

 徑向負荷

kg

 傳動比

總長

mm

導向口直徑

mm

中心圓直徑

mm

齒輪箱重量

lb (kg)

   下載
WD-02

1,700

850

3,200

12 - 23

213

152.4

209

 29.2

WD-03

 3,390 1,695 3178 18 - 68 260 200 241.3 41

WS-06

 2,900 1,450 4,600 3 - 5  269 200 241  48

WD-06

  5,700  2,850  4,600  13 - 75  269 200 241  65

WS-12

  6,800  3,400  7,300  3 - 6 267 270 315 - 335  80

WD-12

 11,300 5,650 7,300 19 - 49 315 270 315 - 335 95.5




  VB 系列 - 臥式安裝液壓驅動
型號

最大間歇扭力

Nm

最大持續扭力

Nm

 徑向負荷

kg

 傳動比

總長

mm

導向口直徑

mm

中心圓直徑

mm

齒輪箱重量

lb (kg)

   下載

VB-02

 1,800 800

VB-04

 4,000 2,000 7000 6.15 213 190 241.3 32
VB-07

7,000

3,500

6,400

18 - 64

271

200

241.3

 45

VB-09

 9,000 4,500 7,000 21 - 159  271 200 241.3  50

VB-11

  11,000  5,500  8,000  15 - 121  293 - 330 250 335  90

VB-13

  13,000  6,500  8,000  15 - 125 305 - 335 250 335 90.9

VB-18

 18,000 9,000 10,000 27 - 162 337 280 335 100

VB-24

 24,000 12,000 14,000 61 - 167 357 320 可選 155

VB-36

 32,000 16,000 14,000 61 - 161 339 320 可選 158

VB-40

 40,000 20,000 14,000 36 - 59 359 350 可選 180

VB-50

 50,000 25,000 14,000 74 -146 503 350 可選 180

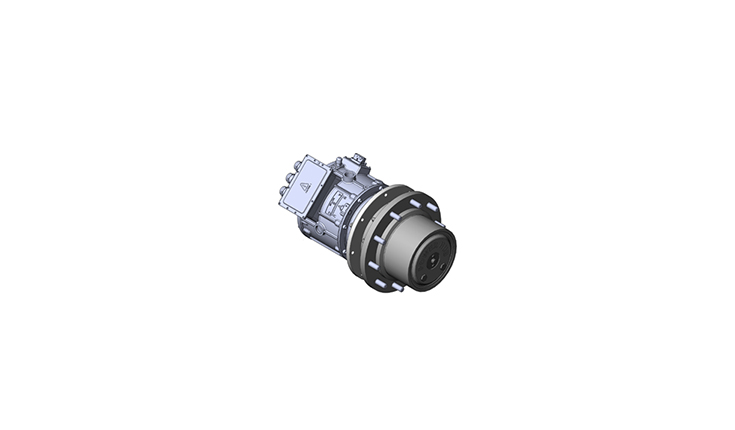

  Ve 系列 - 電力驅動傳動裝置
型號

最大間歇扭力

Nm

最大持續扭力

Nm

 徑向負荷

kg

 傳動比

電機選項

導向口直徑

mm

中心圓直徑

mm

齒輪箱重量

lb (kg)

   下載

Ve-01

 1,000 500 2,275 21 - 52 PMAC, ACIM, DC 184 216 30
Ve-07

7,000

3,500

6,400

18 - 64

PMAC, ACIM, DC

200

241.3

 45

Ve-09

 9,000 4,500 7,000 21 - 159  PMAC 200 241.3  50

Ve-11

  11,000  5,500  8,000  15 - 121  PMAC 250 335  90

Ve-13

  13,000  6,500  8,000  15 - 125 PMAC 250 335 90.9

Ve-18

 18,000 9,000 10,000 27 - 162 PMAC 280 335 100

Ve-24

 24,000 12,000 14,000 61 - 167 PMAC 320 可選 155

Ve-36

 32,000 16,000 14,000 61 - 161 PMAC 320 可選 158

Ve-40

 40,000 20,000 14,000 36 - 59 PMAC 350 可選 180

Ve-50

 50,000 25,000 14,000 74 -146 PMAC 350 可選 180
